IKT Wanddurchführungen mit und ohne Flanschanschluss
Für das Durchführen von Rohren im Wand- und Bodenbereich sind die IKT Wanddurchführungen eine sichere sowie lanjährig bewährte Methode. Ausgeführt in PE, PP oder in PVC erfüllt sie die gestellten Anforderungen im Industrielllen Rohrleitungsbau so wie auch im Schwimmbad-, Trinkwasser- oder Hoch- und Tiefbau. Die vorgefertigte Einheit lässt sich schnell und einfach in die Wand, Decke oder auch Bodenplatte einbringen.
Wandeinbauteile, Rinnenabläufe, Wanddurchführungen, Bodenabläufe, Mannlöcher
IKT Wanddurchführungen werden mit werksseitig eingelassenen Hülsendübel (wahlweise aus verzinkten Stahl oder Edelstahl A4) sowie einem Mauerkragen (wahlweise aufgezogenem EPDM Mauerkragen oder PE/PP/PVC Mauerkragen besandet) gefertigt. Die Gewinde der Hülsendübel werden abgeklebt oder durch Schutzstopfen zum Schutz vor beschädigungen und Verschmutzungen versehen. Die Längen der Bauteile sind bei der Bestellung anzugeben.
Die Flanschanschlussmaße sind entsprechend dem Lochkreis der EN 1092 (DIN 2501) nach PN10. Auf Wunsch können auch Lochkreise nach PN6 bzw. PN16 in Anlehnung an EN 1092 hergestellt werden. Abgewinkelte Bauteile sind in beliebiger Gradzahl oder als Etage auf Anfrage lieferbar.
von DN 25 bis DN 3000
unser Lieferprogramm
- Wand-, Decken- und Bodendurchführungen
- Mauerflanschrohre F- oder FF Stück
- Mannlöcher
- Boden- und Rinnenabläufe
- Tür und Deckenöffnungen
- Erdungsfahnen / Erdungspunkte
- Mauerkrägen
Gute Lösungen sparen Zeit und Geld!
Ein großer Vorteil ist der schalungsbündige Einbau, d.h. die Schalung wird nicht zerstört oder durchdrungen.
Mit dem EPDM-Mauerkragen druckdicht bis zu 10bar! Die unabhängige Materialprüfanstalt MFPA Leipzig GmbH überprüfte den
EPDM-Mauerkragen auf seine Abdichtwirkung und bestätigt – je nach
Durchmesser - eine Abdichtwirkung von 8 bar bis 10 bar.
Der eingesetzte Werkstoff EPDM ist beständig gegenüber einer
Vielzahl von Säuren und Laugen sowie gegenüber Wettereinwirkungen und
Ozon. Für Anwendungsfälle mit Medien wie Öl und Benzin kommt der Mauerkragen aus dem Werkstoff NBR zum Einsatz.
IKT Wanddurchführungen und Mauerflansche
FF - Bauteil

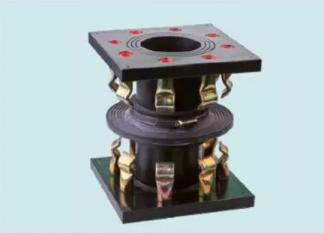

MFR - Mauerflansch mit beidseitigen Hülsendübel und Mauerkragen.
- Bohrung /Lochkreis nach EN 1092 PN10
- Werkstoff Edelstahl A4
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
F - Bauteil
MFR - Mauerflansch mit einseitigen Hülsendübel und Mauerkragen und beiseitiger Montageplatte
- Bohrung /Lochkreis nach EN 1092 PN10
- Werkstoff Edelstahl A4
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
FM - Bauteil
MFR - Mauerflansch mit einseitigen Hülsendübel, Mauerkragen und Steckmuffe.
- Bohrung /Lochkreis nach EN 1092 PN10
- Werkstoff Edelstahl A4
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
F-Bauteil Bow
MFR - Mauerflansch mit Bogen und Hülsendübel und Mauerkragen.
- Bohrung /Lochkreis nach EN 1092 PN10
- Werkstoff Edelstahl A4
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
Fx - Bauteil
MFR - Mauerflansch mit einseitigen Hülsendübel und Mauerkragen.
- Bohrung /Lochkreis nach EN 1092 PN10
- Werkstoff Edelstahl A4
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
WDF - Bauteil
WDF - Wanddurchführung mit beidseitiger Montageplatte und Mauerkragen.
- Montageplatte mit Gravur für einfach Installation
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
WDF - Bauteil (BSP)
WDF - Wanddurchführung mit beidseitiger Montageplatte und Mauerkragen.
- für große Durchmesser und Mannlöcher D400 bis D3000
- Montageplatte mit Gravur für einfach Installation
- Mauerkragen aus Kunststoffplatte besandet.
F - Bauteil (BSP)
MFR - Mauerflansch mit einseitigen Hülsendübel und Mauerkragen und beiseitiger Montageplatte
- für große Durchmesser und Mannlöcher D400 bis D3000
- Bohrung /Lochkreis nach EN 1092 PN10
- Werkstoff Edelstahl A4
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
FF - Bauteil (BSP)
MFR - Mauerflansch mit beidseitigen Hülsendübel und Mauerkragen.
- für große Durchmesser und Mannlöcher D400 bis D3000
- Bohrung /Lochkreis nach EN 1092 PN10
- Werkstoff Edelstahl A4
- Mauerkragen aus EPDM, NBR oder besandeter Kunststoffplatte.
F - Bauteil (BSP)
MFR - Mauerflansch mit einseitigen Hülsendübel und Mauerkragen.
- Bohrung /Lochkreis frei wählbar
- Werkstoff Edelstahl A4
- Abmessungen frei konfigurierbar
- Einstiege, Drucktüren, Revissionsöffnungen
Druckdichte Rohrdurchführung für Wände und Bodenplatten
Mit dem Mauerkragen können alle gängigen Rohrtypen aus Stahl, Kunststoff,
Steinzeug, Beton und Guss von d 10 bis d 3800 druckdicht bis zu 10 bar durch
Betonwände, Bodenplatten und Schächte geführt bzw. in diese eingebunden werden. Das System dichtet zuverlässig gegen drückendes Wasser oder gegen
diffundierende Medien wie Gase (z. B. Radon) und Kohlenwasserstoffverbindungen (Öl, Benzin) ab. Zusätzlich liefern wir Mauerkragenvarianten, die das Einbinden von Blitzschutz-Erdungsbändern und
-Rundleitern ermöglichen.
Extern geprüft
Die unabhängige Materialprüfanstalt MFPA Leipzig GmbH überprüfte den FRANK Mauerkragen auf seine Abdichtwirkung und bestätigt bei fachgerechtem Einbau mit mindestens 50 mm Überdeckung im WU- Beton – je nach Durchmesser und Ausführung - eine Abdichtwirkung von 5 bar bis 10 bar
Werkstoffeigenschaft
Der eingesetzte Werkstoff EPDM ist beständig gegenüber einer Vielzahl von Säuren und Laugen sowie gegenüber Wettereinwirkungen und Ozon. Für An- wendungsfälle mit Medien wie Öl und Benzin kommt der FRANK Mauerkragen aus dem Werkstoff NBR zum Einsatz.
Mauerkragen Rohre D20 - D500
- Bis D315 Abdichtwirkung bis 100m Wassersäule.
- Ab D315 bis D500 Abdichtwirkung bis 50m Wassersäule.
- Mauerkragen und Spannband aus Einzelkomponenten
- Spannband und Spannschloss aus Edelstahl
- weitere Dimensionen auf Anfrage. Alle Dimensionen auch in NBR erhältlich.
Mauerkragen Rohre ab D560
- Abdichtung bis 80m Wassersäule.
- Mauerkragen und Spannband aus Einzelkomponenten
- Spannband und Spannschloss aus Edelstahl
- weitere Dimensionen auf Anfrage. Alle Dimensionen auch in NBR erhältlich.
