Befestigungslösungen
Befestigungslösungen für Abdichtungen von Betonbauwerken im Grundwasserschutz:
Für Kunststoffabdichtungen bietet IKT seit Jahren vielfältige und maßgeschneiderte Befestigungen an – sowohl für ein- als auch doppelwandige Systeme. Kurze Lieferzeiten da 100% Eigenproduktion . Unsere technische Abteilung unterstützt bei individuellen Fragen und Anwendungsfällen.
Kontaktieren Sie unsere Experten für Beratung!
Verschiedene Ausführungen für die unterschiedlichsten Anwendungsfälle
- Installation vor der Betonage (Neubau)
- Nachträgliche Installation
Lieferprogramm
Unsere Befestigungslösungen sind in verschiedenen Materialien und Güten lieferbar
- PE achatgrau
- PE schwarz
- PE-el (schwarz)
- PE blau
- PP schwarz
- PP grau
- PVC grau

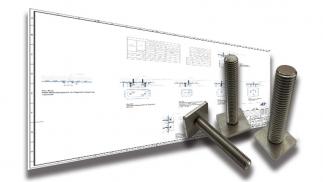

- Gewindehülsen und Bolzen aus nichtrostendem Stahl 1.4401, 1.4404, 1.4571 oder Duplex
Produkt Vorteile:
- Kurze Lieferzeit
- Fertigung nach Anforderung
- Sehr Gute Kraftübertragung
- 100% dicht verschweißbar
- Schnelle und einfache Installation
- Erhältlich in verschiedenen Materialien und Dimensionen
Lösungen aus Kunststoff
Montageblöcke | Betonankersysteme | Befestigungen Für Einbauten

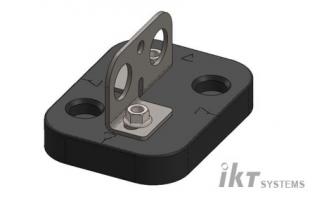

Anschlageinrichtungen nach DIN EN 795
Anschlagpunkt zur Befestigung auf Kunststoffabdichtungssysteme

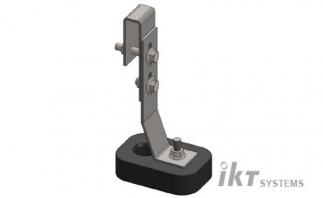

Montageblock für Leitersysteme
IKT Montageblock für Wandhalter -Leitern aus Edelstahl und GFK.

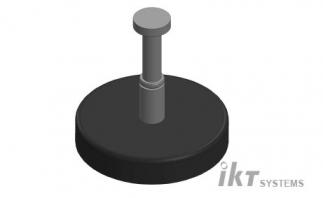

Montageblock SL (Schwerlast)
Ein Montageblock für schwere Lasten für die rückseitige Befestigung auf Kunststoffabdichtungs- systeme vor der Betonage.

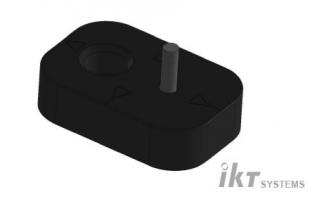

Montageblock mit 1 Stehbolzen
Kunststoff Monageblock zur nachträglichen Installation.

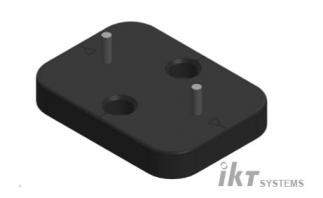

Montageblock mit 2 Stehbolzen
Kunststoff Monageblock zur nachträglichen Installation.

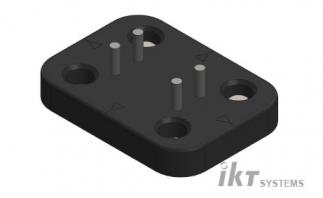

Montageblock mit 4 Stehbolzen
Kunststoff Monageblock zur nachträglichen Installation.

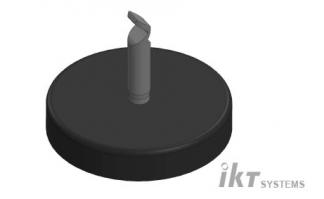

Montageblock ML (Mittlere Last)
Ein Montageblock für mittlere Lasten für die rückseitige Befestigung auf Kunststoffabdichtungs- systeme vor der Betonage.

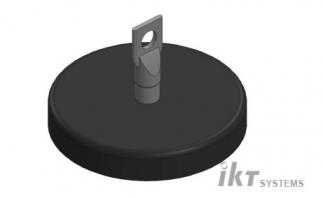

Erdungspunkt
PE - Erdungsfestpunkt mit Ösenmuffe. In den Varianten PEHD oder PE-el. Einbau vor Betonage

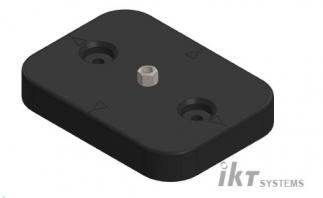

Montageblock mit Innengewindehülse
Kunststoff Monageblock zur nachträglichen Installation.

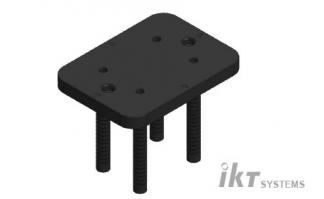

Montageblock BA/SL (Schwerlast)
Ein Montageblock für schwere Lasten für die nachträglichen Installation.
BA-Anker (Schwerlast)
Einzelbefestigungspunkt für schwere Lasten für die nachträglichen Installation.

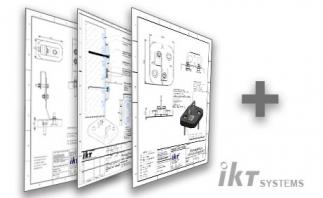

Fertigung Montageblöcke nach Kundenwunsch
Sonderanfertigungen, Kundenwunsch, Fertigung nach Anforderung.

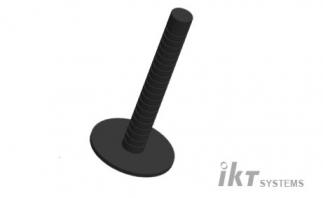

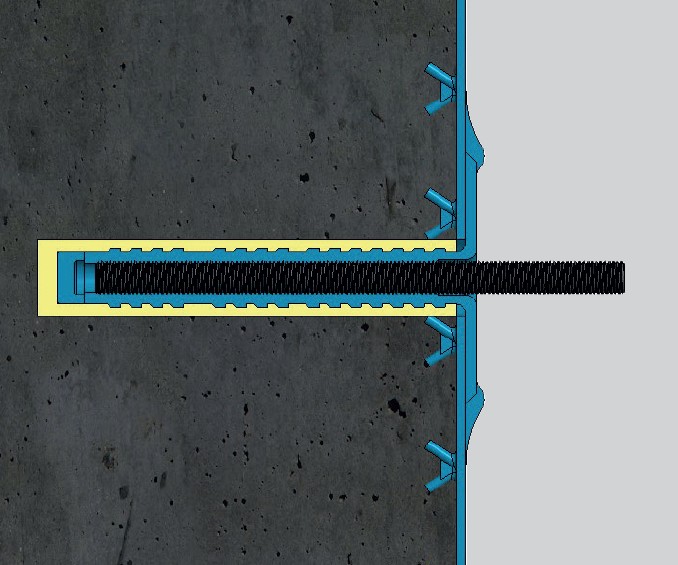

BA - Anker
Einzelbefestigungen für Schwere Lasten.
Um in mit Betonschutzplatten oder HYDROCLICK ausgekleideten Betonbauwerken Einbauten mit Hohen Lasten dicht einbauen zu können, wurde der Kunststoff BA Anker entwickelt. Mit dieser Lösung sind Einzelbefestigung einfach unzusetzen. Durch die Herstellung des Betonankers aus dem selben Grundmaterial wie die Auskleidung, kann dieser mittels Extrusionsschweißung 100 % dicht mit dem Auskleidungssystem verschweißt werden.
| Dimension | Material | D Ronde |
|---|---|---|
| M12 Länge 150mm | PE-HD schwarz, PE 80 Blau, PP-R grau | 120mm |
| M12 Länge 200mm | HD schwarz, PE 80 Blau | 120mm |
| M16 Länge 150mm | HD schwarz, PE 80 Blau | 120mm |
| M16 Länge 200mm | HD schwarz, PE 80 Blau, PP-R grau | 120mm |
| M20 Länge 200mm | HD schwarz | 120mm |
| M24 Länge 200mm | HD schwarz | 120mm |

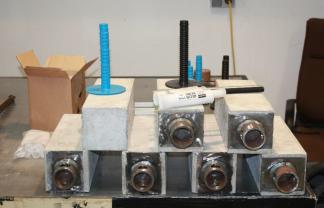

Ermittlung der Zugfestigkeit von BA Anker
Bei einer durch AGRU beauftragten Ermittlung der Zugfestigkeit wurden BA Anker in Probekörper eingeklebt. Probekörper: C30/37 B2 F52 GK22. Die probekörper wurden mittels Armierungseisen 10mm in Richtung der Zugbelastung verstärkt um eine ausreichende Zugfestigkeit der Prüfkörper sicherzustellen. Prüfung der BA Anker mit einer maximalen Zugkraft von 50kN.
Ergebnisse:
Die Zugprüfung erfolgte mit einer Belastungsgeschwindigkeit von 50 N/s, bis zum Versagen bzw. dem Herausziehen des „Betonankers“ oder des Gewindestabes aus dem Betonanker. Da, bis zum Erreichen der maximal möglichen Höchstlast von 50kN, kein Versagen bzw. ein Herausziehen aus den Probekörpern eintrat, wurden die Versuche abgebrochen
