Projekt

HPW Charlottenburg

7.400m² Betonschutzplatten 5mm grau

Projekt

Kläranlage Eißel

750m² Betonschutzplatten 5mm schwarz

Projekt

PAK Anlage Herford

1.000m² Betonschutzplatten 5mm schwarz

Projekt

PAK Anlage Herford (Decke)

750m² Betonschutzplatten 5mm schwarz

Ob Neubau, Sanierung oder nachträglicher Einbau sowie die Auskleidung für Betonfertigteile. Wir haben für Sie die Lösung für jede Anforderung.

Betonschutzplatten für den Neubau

Die Betonschutzplatten werden direkt auf die Schalung aufgebracht und fixiert und im Anschluss mit dem Beton vergossen. Nachdem der Beton ausgehärtet und das Bauwerk ausgeschalt ist, werden die Stoßverbindungen der Betonschutzplatten verschweißt.

Einbauteile, Wanddurchführungen etc. fertigen wir bei uns Werksseitig für die Montage auf die Schalung vor. Es gibt kaum eine Geometrie oder Herausforderung die wir nicht schon hatten.

Problemlos lässt sich mit diesem System auch doppelwandig-prüfbare Abdichtungssysteme herstellen die den Anforderungen zum Umgang
mit wassergefährdenden Stoffen AwSV gerecht werden.

Betonschutzplatten für die Sanierung oder den nachträglichen Einbau.

Für eine dauerhaft dichte, sichere und damit kosteneffiziente Sanierung von Betonbauwerken wird die Auskleidung nachträglich auf die
existierende Betonstruktur oder glw. aufgebracht. Je nach Anforderung bieten wir Ihnen das optimale System für die Sanierung Ihrer Anlage.

Ausführungen

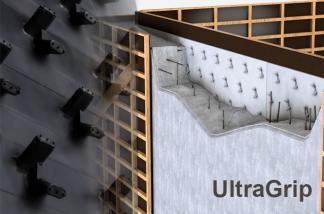

mit Fließmörtel / Verguss, sehr hohe Auszugsfestigkeit von bis zu 82 t/m²
Böden rutschhemmend für begehbare Oberflächen
einseitig kaschiert mit Polyestergewebe für Klebeverbindungen
als Doppelabdichtungssystem für kontrollierbare Sicherheit
mit Signalschicht für verbesserte Installation sowie für die visuelle Erkennung von Schäden
aus elektrisch ableitfähigem PE (PE-el) für das Lagern leicht entzündlicher
Medien

mehr dazu weiter unten....

Betonschutzplatten für die Auskleidung von Fertigteilen

Für die Auskleidung von Fertigbetonelementen, Betonrohren und -schächten
haben sich Betonschutzplatten aus PE bewährt:

Sie sind chemisch beständig, lassen sich einfach
verarbeiten, bieten einen guten Permeationswiderstand sowie eine sehr hohe
Abrasionsfestigkeit. Durch die hohe Flexibilität des PE-Werkstoffs bleibt das System auch bei Rissen im Beton dicht.

Wir konfektionieren täglich in unserem Werk Bauteile vor. Eine große Bevorratung ermöglicht schnelle Reaktionszeiten. Aufgrund der vielfältig verfügbaren Werkstoffe können wir für die meisten
Anwendungen die passende Betonschutzplatten sofort liefern.

Produktübersicht | Werkstoff

Betonschutzplatte PE80

DIBt Zulassung (3-5mm)
Materialdicken 3mm bis 12mm
UV stabil (Farbton schwarz)

Betonschutzplatte PE80

DIBt Zulassung
Materialdicken 3mm bis 8mm
UV stabil (ca. 12 Monate)

30mmleiterrplatte-200x300-Seite2.MCR blau

Betonschutzplatte Hydro+

Prüfung nach DVGW W270, KTW -Leitlinie
Materialdicken 3mm bis 8mm
UV stabil (ca. 12 Monate)

Betonschutzplatte PE80-el (elektrisch ableitfähig)

Materialdicken 3mm bis 5mm
UV stabil (Farbton schwarz)

Betonschutzplatte PE80

DIBt Zulassung
Materialdicken 5mm
UV stabil (Farbton schwarz)

PE Betonschutzplatte kaschiert mit Polyestergewebe

Materialdicke 5mm

PP Betonschutzplatte Farbton grau

PP Betonschutzplatte kaschiert mit Polyestergewebe

Betonschutzplatte PE80 mit Signalschicht

PE - HydroClick -Platte

Prüfung nach DVGW W270, KTW -Leitlinie
Materialdicken 4mm

PE - AHP - Abstandshalterplatte

Materialdicken 4mm
Farben schwarz oder blau

PVDF-Flex oder ECTFE Betonschutzplatte

Korrosionsbeständig und dauerhaft dicht

Stahlbeton ist der Werkstoff des 20. und 21. Jahrhunderts. So robust Stahlbeton auch anmutet, Wasser und Chemikalien finden oftmals einen Weg, um die Bewehrung zu infiltrieren und so die Statik der Konstruktion zu beeinträchtigen. Betonschutzplatten aus chemisch beständigen Kunststoffen verhindern wirksam Betonkorrosion und verlängern somit die Lebensdauer des Bauwerks. Ideal für Bauten mit hohem Grundwasserdruck oder hohen Umweltvorgaben.

Lösungen für jede Anforderung

aufgrund des breiten Materialspektrums (PE, PP, PVDF, ECTFE)
Passend für jedes Betonbauwerk

da sowohl für Ortbeton als auch Fertigbetonelemente geeignet
durch Einsatzmöglichkeit in einem breiten Temperaturbereich
geeignet für Sanierung oder Neubau
sind weichmacherfrei und chlorbeständig bis 3 mg/l
sorgen für eine jahrelange Lebensdauer der Auskleidung
ermöglichen die optimale Leckageüberwachung
Eigenproduktion des Zubehörs (Abschlussprofile, Montageklötze, Wanddurchführungen etc)

Zum Schutz der Oberflächen von Betonbauwerken, -schächten und -rohren seit Jahrzehnten weltweit erfolgreich eingesetzt.

Durch ihre lange Lebensdauer (> 100 Jahre) stellen Betonschutzplatten die wirtschaftliche Nutzung von Anlagen sicher. Unser umfangreiches Lieferprogramm bietet Ihnen vielfältige Lösungen für den Neubau und für die Sanierung. Bei uns erhalten Sie alle Komponenten aus einer Hand Inklusive ausführliche Beratung durch unsere Experten. Betonschutzplatten ist eines unserer Spezialgebiete.

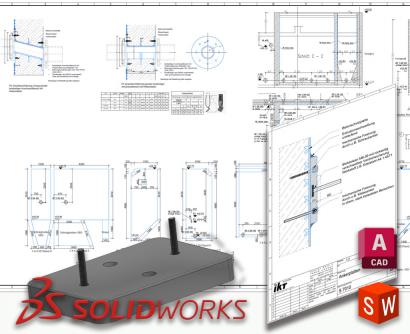

Arbeitsvorbereitung

Vor Beginn der Produktion der Bauteile für die Baustelle erstellen wir einen Verlegplan sowie die Details. Eine gute Arbeitsvorbereitung ist ein wesentlicher Bestandteile der zum Gelingen eines Projekts beiträgt.

Wir arbeiten bei uns im Haus mit folgender Software:

Solid Works - 3D-CAD-Programm
Mastercam - modulare CAD/CAM-Software
BricsCAD - CAD-Programm
TruTops Boost - All-in-One-Lösung für 3D-Konstruktion und die Programmierung von Laser- und Biegemaschinen.
Rita (statische Berechnungen für Behälter)

Kunden und Mitarbeiterkommunikation

MS Teams
Zoom
WhatsApp

Zubehör von IKT für Ihr Projekt

Abschlussprofile - (für Neubau & Instandsetzung) für den Neubau zum Mitaufbringen auf die Schalung. Diese werden gleich kraftschlüssig mit einbetoniert und schützen das Bauwerk z.B. gegen Hinterläufigkeit. Zusätzlich führen wir Abschlussprofile für die Instandsetzung und den nachträglichen Einbau. Sämtliche Profile werden in unserer eigenen Produktion CNC gefertigt und erlauben so eine genaue Anpassung an die gewünschten Anforderungen und Baubegebenheiten.
Montageblöcke und Betonanker - Für die dichte Befestigung von Einbauten wie Leitern, Pumpen, Rohre u.s.w.
Mannlöcher und Einstiegsöffnungen - komplett aus Kunststoff oder Kunststoff Stahlverstärkt bieten wir hier ein umfangreiches Produktportfolie an.

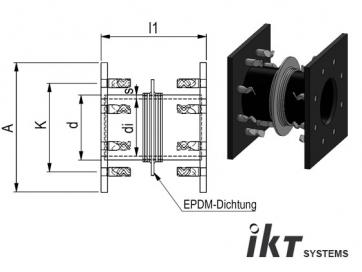

WDF, Wanddurchführungen und Mauerflansche - Das original aus der Pfalz. Ob Mauerflanschrohre oder Wanddurchführungen für den schalungsbündigen Einbau oder Sonderanfertigungen. Besuchen Sie unsere Seite extra mit Wanddurchführungen um sich einen Überblick zu schaffen.
Pumpensümpfe und Bodenabläufe -Doppelwandige Lösungen oder Einwandige. Es gibt kaum eine Lösung die nicht umgesetzt wurde.
Montagehilfen - Einbau und Montagehilfen für Betonschutzplatten.
Druckentlastungsprofile - z.B. bei tiefen Schächten mit stark anstehendem Grundwasserspiegel
Steighilfen und Steigbügel, Leitern - Von den Halterungen bis zur kompletten Lösung kann IKT liefern.

Montageklötze - Befestigungspunkte für Einbauten

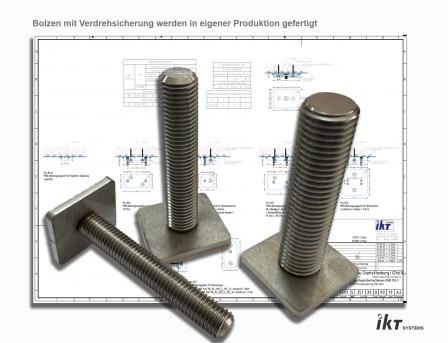

Stehbolzen von M8 - M36 | Lieferbar in A2, A4, Duplex und Alloy

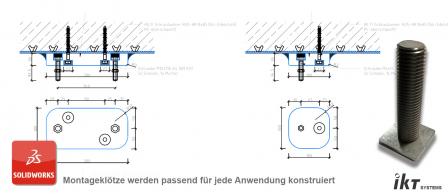

Kunststoff -Montageklötze von IKT

Bei nahezu jedem Objekt ist es notwendig Befestigungspunkte für Einbauten wie beispielsweise Leitern, Geländer, Rührwerke, Absperrschieber etc. auszuführen. Meist werden diese Einbauten mittels Verschraubung realisiert. Jede Durchdringung der Kunststoffabdichtung stellt eine Undichtigkeit im System dar, die fachgerecht abgedeckt und geschweißt werden muss. Aus diesem Grund ist das reine Einsetzen eines Dübels mit Gewindestande aus beispielsweise Stahl nicht zielführend.

Wir stellen daher sogenannte Montageklötze aus PE-HD her, die sowohl eine leistungsfähige Befestigung ermöglichen als auch die Dichtheit der Auskleidung durch Aufschweißen garantieren. Hierbei können wir sowohl Größe, als auch Anzahl möglicher Befestigungsmittel auf Kundenwunsch variieren und den Anforderungen anpassen.

Ein Montageklotz wird im Standard mittels Klebe- oder Schraubanker oder gleichwertig durch die Auskleidung hindurch im Untergrund befestigt. Hierbei ragen die Ankerstangen inkl. Unterlegscheibe und Mutter in den Montageklotz hinein. Im Nachgang wird der übrige Hohlraum des Bohrloches mittels Schweißzusatz gefüllt und überschweißt. Die Befestigung der Anbauten erfolgt an in den Montageklotz eingelassenen Stehbolzen M12/16 mit Rückseitig verschweißter Verdrehsicherung (40 x 40 mm) aus Edelstahl A4 1.4571 oder gleichwertig (siehe Bild 6‑3).

Dem isochronen Spannungs-Dehnungsdiagramm für PE 100 aus der DVS 2205-1 Beiblatt 1 ist zu entnehmen, dass über einen Zeitraum von 25 Jahren bei konstant 23°C und einer dauerhaft wirkenden Zugspannung von 4,5 N/mm² der Kunststoff eine Dehnung von 3% erfährt. Bei einem M12 Bolzen mit passender Unterlegscheibe gemäß DIN 125 bedarf es demnach einer Kraft von ca. 1,4 kN, um oben genannte Dehnung von 3% unter denselben Bedingungen zu erreichen. Zum Vergleich bedarf es hierfür bei einem mit Verdrehsicherung ausgerüstetem Bolzen (M12) ca. 6,6 kN. Daher erreichen unsere Montageklötze durch die Verwendung von mit Verdrehsicherung versehener Bolzen eine deutlich höhere Sicherheit und Belastbarkeit als die branchenübliche Verwendung von Unterlegscheiben.

Lieferbar in PE, PE-el, PP, PVC, PVDF,

Anwendungsgebiete

Betonschutzplatten aus PE-HD, PP und PVDF oder ECTFE werden in folgenden Einsatzgebieten angewendet:

+ bei Auffangwannen und -räumen für grundwassergefährdende Flüssigkeiten
+ als Korrosionsschutz für Betonbauwerke
+ zur Auskleidung von Kanälen, Deponieschächten und Faultürmen
+ zur Auskleidung von Abflussrinnen in der chemischen Industrie
+ in Kläranlagen als Oberflächenabdichtung
+ bei Auffangwannen und Räumen für grundwassergefährdende Flüssigkeiten
+ zur Auskleidung von Lagerbehältern für korrosive und gefährliche Chemikalien
+ für Abwasserentsorgungssysteme in der Halbleiterindustrie
+ für die Auskleidung von Sickerwasserbecken
+ für Rückhaltebecken von Öl-, Industrie- und Klärschlammlager
+ zur Abdichtung von Manipulationsbereichen für petrochemische Produkte
+ Trinkwasserbecken

Details und Lösungen

Eine kleine Auswahl sehen Sie unten. Mehr in unserem Login. Es gibt so viele Einbau- und Installationsmöglichkeiten – hier lassen wir Sie nicht alleine. Je nachdem welche Ausgangssituation Sie haben, wir helfen Ihnen die richtige Lösung auszuwählen. Für jedes Problem gibt es die passende Lösung bei IKT !

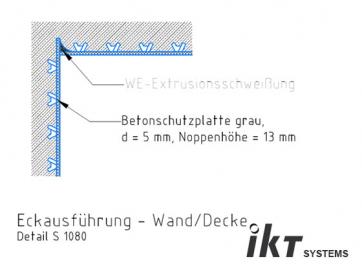

Eckausführung Wand - Decke

Bei dieser Variante wird die Decke vor der Betonage von oben verschweißt. Das Spart Zeit und verhindert ein Eindringen des Beton zwischen Schalung und Auskleidung / Abdichtung.

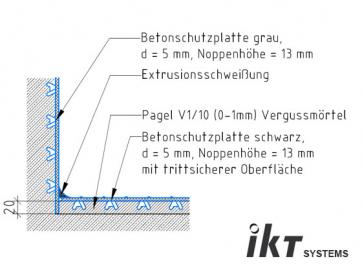

Eckausbildung am Boden zur Wand

Bei dieser Variante wurde die Betonschutzplatte auf dem Boden im Mörtelbett / Pagelverguss eingebaut. Die Oberfläche ist rutschhemmend ausgeführt.

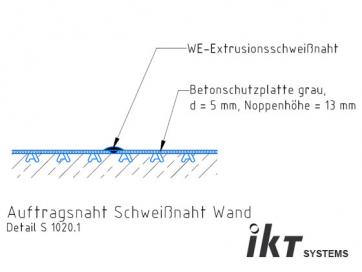

Stumpfstoß mit Auftragsnaht

Verschweißen der Betonschutzplatten am Boden Wand oder Decke mittels Auftragsnaht.

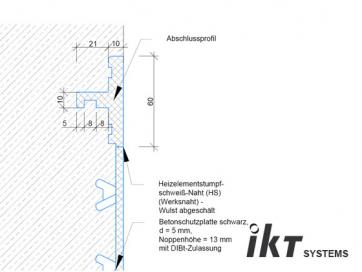

Abschlussprofil Variante für Betonschutzplatte

Abschlussprofil für Betonschutzplatten gegen Hinterläufigkeiten. Das Profil wird i.d.R bereits werksseitig an die Betonschutzplatte angeschweißt geliefert.

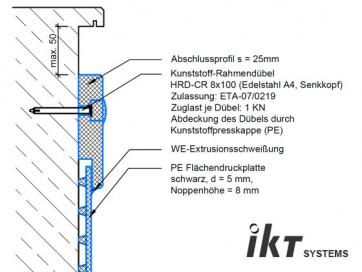

Abschlussprofil Variante für Abstandshalterplatte

Abschlussprofil gegen Hinterläufigkeiten. Das Profil wird auf der Baustelle an die Abdichtungsmaßnahme installiert.

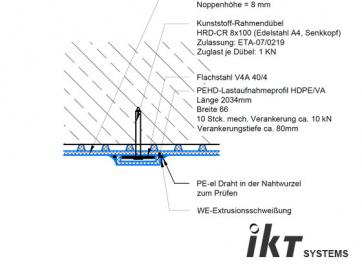

Lastaufnahmeprofil / Montageprofil

Für die Installation von nachträglichen oder losen Auskleidungen. Länge 1m & 2m sind Sandartabmessungen.

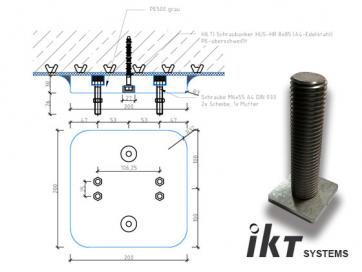

Montageblock aus PEHD

Bei nahezu jedem Objekt ist es notwendig Befestigungspunkte für Einbauten wie beispielsweise Leitern, Geländer, Rührwerke, Absperrschieber etc. auszuführen.

Wir fertigen für Sie den gewünschten Montageblock.

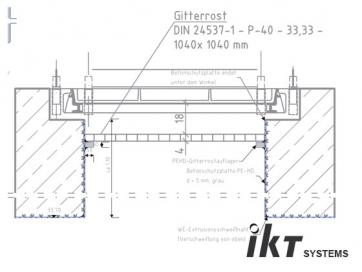

Einstiegsöffnung mit Auskleidung

Wanddurchführungen

Für das Durchführen von Rohren im Wand- Decken- und Bodenbereich bietet IKT eine große Auswahl an Wanddurchführungen aus eigenen Produktion an, wahlweise mit oder ohne Flanschanschluss an.

zu IKT Wanddurchführungen

Sanierungsprojekte

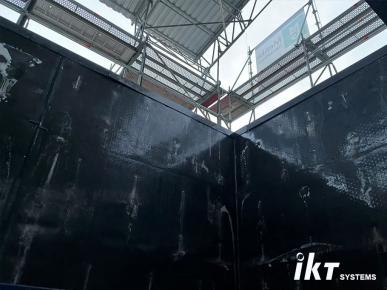

Wir präferieren auch bei Sanierungsobjekten den Einsatz von Betonschutzplatten und einen noppenseitigen Verguss mit einem Vergussbeton.

Zunächst wird die bei uns im Werk bereits vor konfektionierte Betonschutzplatte an den Wänden installiert. Sollte der Untergrund starke Unebenheiten aufweisen, können entsprechende Distanzhalter zwischen Untergrund und Betonschutzplatte angebracht werden, damit die Schalung nicht partiell zu nah in die Wand gezogen wird .

Nach Stellen und Befestigung der Schalung, kann der Spalt zwischen Bestand und Betonschutzplatte mit einem geeigneten Vergussbeton vergossen werden. Alle weiteren Arbeitsschritte bei der Verarbeitung der Betonschutzplatten sind ident zum Vorgehen im Neubau.

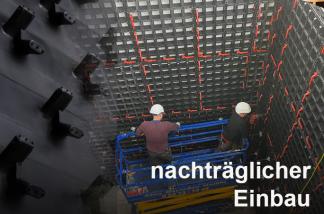

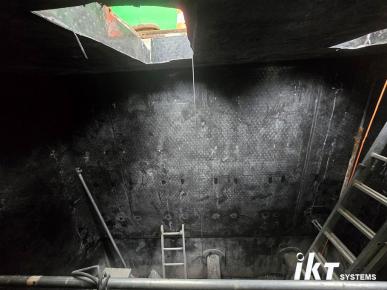

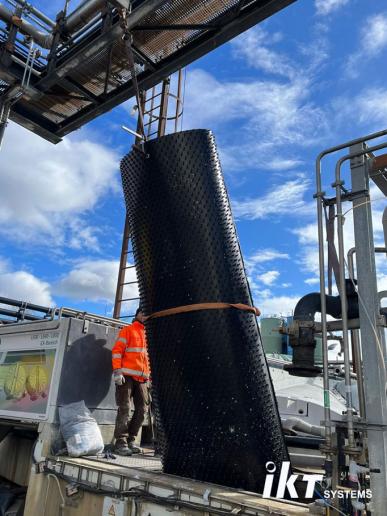

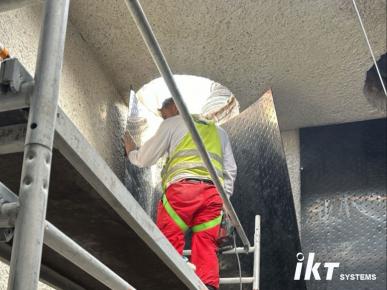

Instandsetzung - Nachträglicher Einbau von Betonschutzplatten

Ungeschützte Betonflächen in Kläranlagen sind den unterschiedlichsten chemischen und mechanischen Belastungen ausgesetzt. Bedingt durch konstruktive und betontechnologische Gegebenheiten können sie ihnen auf Dauer nicht standhalten. Dies gilt insbesondere für den Gasraum gedeckelter Kläranlagen oder Schächten. Die einwirkende biogene Schwefelsäure führt zu einem sehr schnellen Betonabtrag. Massive Schäden sind die Folge.

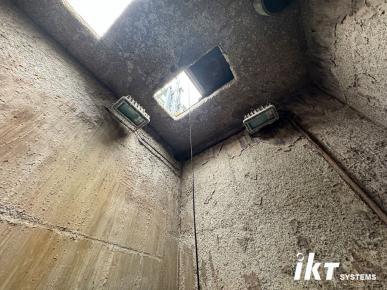

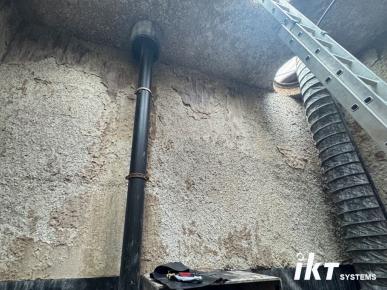

Bild links oben- Becken vor der Instandsetzung durch IKT. Teilweise Starke Betonkorrosion an der wand und an den Schachtöffnungen.
Bild mitte oben- Becken vor der Instandsetzung durch IKT. Teilweise Starke Betonkorrosion an der wand und an den Schachtöffnungen. Installation der Schachtbelüftung. Arbeiten unter Atemschutz G26.3. Abstrahlen udn Abschleifen der Wände sowie Demontage aller Einbauten.
Bild oben rechts - Einbau der neuen PEHD Abdichtung. 5mm Betonschutzplatte mit DIBt Zulassung.
Bild links unten- nach dem Einbau der PE-Auskleidung, Einbau der Systemschalung und anschließender Verguss mit Vergussbeton.
Bild mitte unten- nach dem Ausschalen und ersten Schweissarbeiten (Verschluss der Schalungsanker)

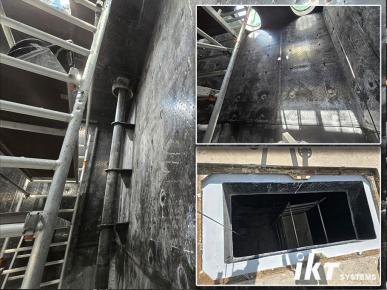

Bild rechts unten - Fertigstellung des Schachtes inkl. PE ausgekleideten Einstiegen und neuen Einbauten.

Der Schacht ist wieder Betriebsbereit.

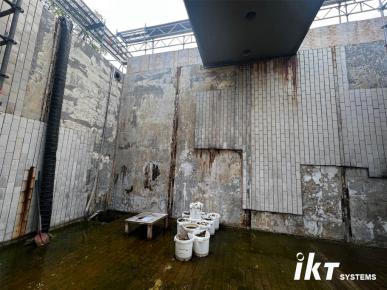

Bild links Becken vor der Instandsetzung durch IKT. Bis zu 75mm Wanddickenunterschiede
Bild mitte Becken mit PE Betonschutzplatte ausgekleidet und zum teil ist die Firmeneigene Peri Duo Handschalung eingebaut.
Bild rechts ausgeschalte Wand nach dem Pagelverguss.

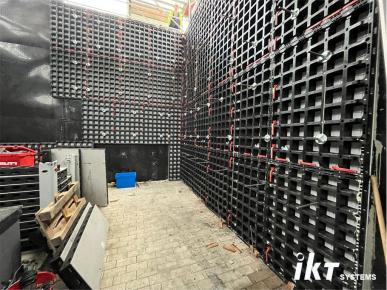

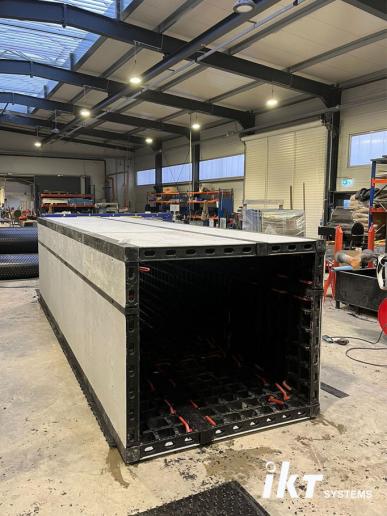

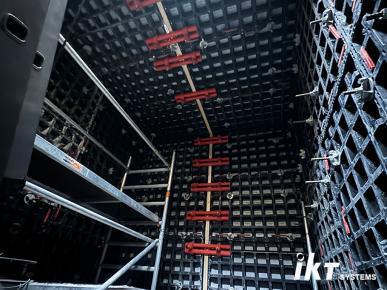

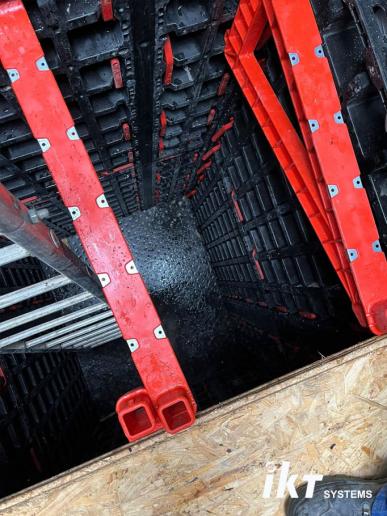

Bild links Die Schalung für den Schacht wird werkseitig bei uns komplett vorgefertigt
Bild mitte Einbringung des im Werk vor konfektionierten Abbdichtungssystems (Betonschutzplatte) am Stück.
Bild rechts eingeschalte Wand . Nächster Schritt Betonage / Verguss

Neubau

Bei Ortbetonbauwerken wird durch die angeformten Ankernoppen des Hydro+-Systems ein kraftschlüssiger Verbund zwischen Auskleidungssystem und Beton gewährleistet. Die Dichtigkeit der einzelnen Plattenstöße wird durch Extrusionsschweißen erzielt.

Sanierung

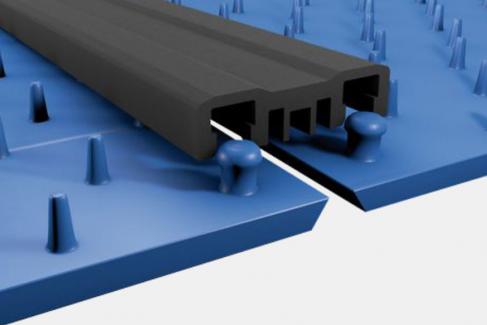

Mit unserem Hydro click -System lassen sich sanierungsbedürftige Hochbehälter schnell und effizient instand setzen. Bereits vorhandene Auskleidungen wie z. B. Fliesen, mineralische- oder Chlor- Kautschuk-Beschichtungen müssen nicht zwangsläufig entfernt werden. Ein statisch tragfähiger Untergrund genügt, um die Hydro click -Platte anzubringen. Unsere Hydro click -Platten werden standardmäßig als Rollenware (2 x 50 m) produziert. Dadurch wird ein Minimum an Verschnitt bei gleichzeitig größtmöglicher Flexibilität vor Ort erreicht.

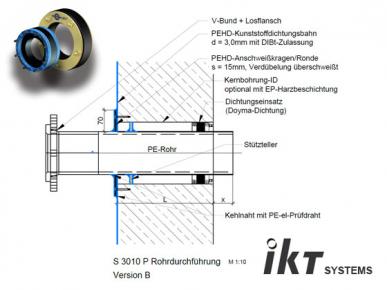

Kernbohrungen

Bei den Behälter-Sanierungen ein häufig gefragtes Thema "Kernbohrungen". Aufgrund der immer knapper werdenden Personalressourcen sowie Flexibilität bei der Terminfindung , fanden wir kaum noch Nachunternehmer für die Kernbohrungen. Seit 2013 bieten wir Kernbohrungen für unsere Kunden bei laufenden Projekten an.

Wir können Bohrungen im Bereich von DN 25 bis DN 600 durchführen.

Kernbohrlochversiegelung - Beton braucht Schutz

Angeschnittener Bewehrungsstahl ist vor Korrosion zu schützen. Zudem kann Beton bis zu einer bestimmten Tiefe durchfeuchten, bevor die absolute Wasserundurchlässigkeit eintritt. So ist es möglich, dass Wasser den Dichtungseinsatz umwandert. Abhängig vom Anwendungsfall setzten wir eine Beschichtung oder Grundierung ein, die tief in Kapillaren und Lufteinschlüsse des Betons eindringt, und diese dauerhaft wasserdicht verschließt. Der Dichtungseinsatz kann somit nicht mehr von Wasser umwandert werden.

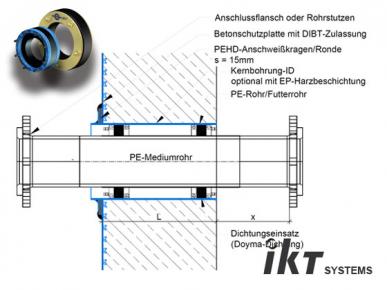

Wanddurchführungen und Dichteinsätze

Wanddurchführungen bei Neubauten finden sie auf unserer Homepage bei Produkte und Leistungen -> Wanddurchführungen.

Werden nachträglich in mit Kunststoff ausgekleideten Behältern Rohrleitungen durchgeführt benötigt man ein dichte Lösung! Diese kann unterschiedliche Lösungsansätze erfordern.

Drückendes Wasser von außen und im Behälter wechselnde Füllstände? Je nachdem welche Ausgangssituation Sie haben, wir helfen Ihnen die richtige Lösung auszuwählen. Für jedes Problem gibt es die passende Lösung bei IKT !

Eine kleine Auswahl unserer möglichen Ausführungen.

Behälterauskleidung mit Kunststoffdichtungsbahn
Rohrdurchführung F-Stück mit massiver Ronde
Rohrzentrierteller /Stützteller
Dichteinsatz (Doyma)

Behälterauskleidung mit Betonschutzplatte
Rohrdurchführung FF-Stück mit massiver Ronde
Futterrohr aus PEHD
2 x Dichteinsatz (Doyma)

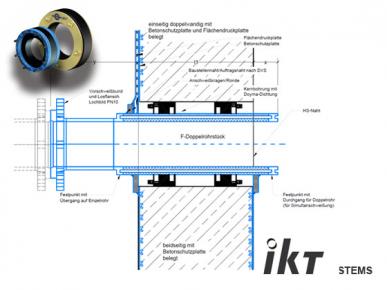

Behälterauskleidung mit Betonschutzplatte Doppelwandige Auskleidung nach WHG / AwSV
Rohrdurchführung Doppelwandig F-Stück mit massiver Ronde beidseitig
2 x Dichteinsatz (Doyma)
